PIES COMPENSADOS PARA MAQUINA PLANA INDUSTRIAL UNA AGUJA

Son aquellos que tiene la caracteristica de ser escualizables para mejorar el proceso de confeccion cuando se presentan diferentes grosores de tela en el momento de confeccionar.

Partes principales prensatelas

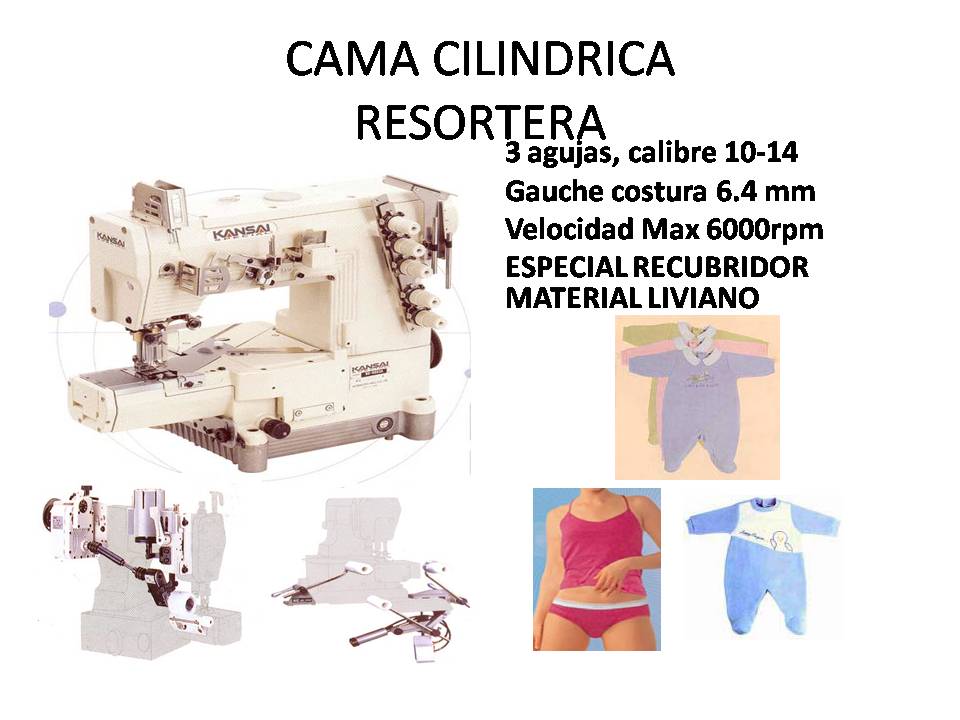

MAQUINAS INTERLOCK-RECUBRIDORAS

PARTES Y FUNCIONES CAJABOBINA.PARTES Y FUNCIONES MAQUINA PLANA INDUSTRIAL

PARTES DE LA CAJABOBINA MAQUINAS SERIE 300

• MUELLE: lamina queda al lado de la cajabobina, permite tensionar el hilo.


• ALDANA O CERROJO: Palanca que permite sacar la cajabobina de la maquina.


• OJO DE ENTREGA:Orificio donde termina el hilo cuando se coloca el carretel en la cajabobina, permitiendo ser recogido por el gancho con la aguja.


• TORNILO TENSIONADOR: Es el tornillo mas grande se encuentra en el muelle, se gradua dependiendo la tension que se requiere en la confeccion.


• TORNILLO SUJETA EL MUELLE: Tornillo que permite sostener el muelle.

PARTES DEL CABEZOTE MAQUINA PLANA INDUSTRIAL SERI 300.

· Volante: Recibe el movimiento del motor. Acciona manualmente la máquina.
· Palanca de Retroceso: Retrocede el material, sirve para rematar.
· Regulador de Largo de Puntada: Cambia el tamaño de la puntada. La puntada se gradúa según las puntadas por pulgadas.
· Guiahilos: Conducen el Hilo desde el cono hasta la aguja y hasta la bobina en el devanador.
· Tornillo de la Presión del prénsatela: Regula la cantidad de presión que ejerce que ejerce el prénsatela sobre el material.
· Palanca Tira hilo: Suministra el hilo necesario a la aguja, recupera el hilo sobrante y tensiona el hilo durante la formación de puntada.
· Barra del prénsatela: Lugar donde se fija el pie prénsatela por medio de un tornillo.
· Plancha de la aguja: Permite el apoyo del material.
· Transporte: formado por los dientes de arrastre, arrastran el material.
· Garfio o Gancho: Tomador de Lazada que Junto con la aguja forman la puntada.
· Rodillera: elemento que se encuentra en las máquinas mecánicas, permite subir y bajar el prénsatela, su accionamiento puede ser manual o con el movimiento de la rodillera.

PARTES DEL MUEBLE
· Portaconos: Soporte para colocar los hilos que se van a utilizar.
· Mesa: Facilita el manejo de los materiales.
· Devanador: Permite el llenado del hilo en la bobina o carretel. Puede tener diferentes ubicaciones en el cabezote o sobre la mesa de la máquina.
· Estante: Sostiene la mesa, los pedales y el motor.
· Varilla de embrague: Conecta el pedal con el embrague del motor.
· Pedal: Permite el movimiento de la máquina y el control de la velocidad.
PARTES DEL MOTOR
· Interruptor: Permite encender y apagar la máquina.
· Embrague: Al ser accionado pone la máquina en funcionamiento.
· Correa: Transmite la fuerza del motor a la máquina.
· Polea: Permite el movimiento de la máquina por medio de la correa.
PUNTOS CLAVE PARA MANEJO DE LA MAQUINA
· Posición de la operaria frente a la máquina.
· Ejercicios preliminares.
· Colocación de la aguja.
· Enhebrado y funcionamiento del devanador.
· Adaptación de accesorios.
· Manejo de materiales.
· Ejercicios para coordinación de movimientos.

SOLUCIONES BASICAS MAQUINA PLANA

FALLA
POSIBLES CAUSAS
SOLUCION
1.Puntadas sueltas por debajo
· El hilo esta por fuera de la tensión
· El hilo esta fuera soportes Guiahilos
· El hilo esta fuera de los platos de tensión
· Mientras esta cosiendo esta tocando la rodillera, levantando el prénsatela sin darse cuenta
· Ajustar el tensor del hilo.
· Revisar enhebrado con todos los Guiahilos
· Colocar hilo dentro de los platillos
· Rectificar postura operario mientras esta cosiendo.
2. El hilo superior queda flojo, en ondas sueltas.
· Hilo superior esta demasiado flojo.
· Prénsatelas no da suficiente presión sobre la tela.
· Hilo inferior demasiado suelto.
· Hilo del carretel esta por fuera de la cajabobina.
· Ajustar tensión hilo.
· Apretar barra prénsatela mediante tornillo de presión.
· Ajustar el tornillo de tensión de la cajabobina.
· Rectificar hilo pase por ranura y termine en el ojo de entrega de la cajabobina.
3.Revienta hilo constantemente
· Están muy apretados los discos del tensor.
· El hilo esta enredado en alguna de las partes de la máquina.
· Esta roto el resorte tirahilos.
· La aguja esta puesta al contrario o esta muy bajita de lo normal.
· Hilo es muy ordinario
· La aguja esta despuntada
· El orificio de la planchuela esta mal estado.
· Revisar tensión de los discos.
· Revisar correcto recorrido enhebrado.
· Cambiar resorte tirahilos.
· Revisar colocación y estado de la aguja.
· Colocar hilo adecuado dependiendo el material.
· Revisar que no haya rebaba en el orificio de la planchuela
4. Puntada queda como saltos.
· Aguja esta girada al contrario.
· Aguja quedo colocada bajita.
· Aguja se doblo o despunto.
· Alguna de las partes no esta enhebrada.
· Hilo esta muy tensionado.
· No hay suficiente tensión del prénsatela.
· Calibra de la aguja es demasiado delgada para el material.
· Revisar ranura larga este en el lado izquierdo.
· Revisar que tope de la aguja quede hasta la barra de la aguja.
· Revisar recorrido enhebrado.
· Revisar tensión de los platos.
· Revisar ajuste tornillo prénsatela.
· Tener en cuenta relación de la numeración del calibre de la aguja para el material.
5. Enredos por debajo o por encima.
· Hilo esta por fuera de la tensión.
· Hilo esta por fuera del resorte tirahilos.
· Falta tensión
· Hilo no pasa por alguna de las partes.
· Mal manejo volante
· Revisar todo recorrido enhebrado hasta la aguja.
· Revisar hilo pase en medio de los platos tensores.
· Manejo del volante es hacia el operario.
6. La tela no avanza
· Los dientes están sucios, flojos y se mueven.
· Los dientes están muy bajitos.
· Le falta presión a la barra del pie.
· Prénsatela no es el indicado para la operación.
· Limpiar los dientes con brocha delgada, ajustar con destornillador los dientes.
· Ajustar presión con el tornillo prénsatela.
· Seleccionar prénsatela adecuado dependiendo la operación.
7. Revienta Muchas Agujas
· Prénsatela roza con la aguja
· Colocación inadecuada cajabobina
· Aguja muy delgada o mal colocada.
· Ajustar barra del prénsatela.
· Revisar encaje correctamente cajabobina.
· Seleccionar calibre

RECONOCER INSUMOS

Identificar los diferentes materiales e insumos empleados en la confección de prendas de vestir.

SELECCIONAR ADITAMENTOS

Seleccionar los aditamentos ( guias y accesorios) de acuerdo con los requerimientos de la máquina y la operación a realizar.

IDENTIFICACION DE MAQUINARIA

Identificar la funcion de las partes y los mecanismos en las maquinas plana y fileteadora de confeccion.
